Cấu tạo hồ bơi trên sân thượng kết cấu, chống thấm đạt chuẩn
Một hồ bơi sân thượng kích thước 4 x 8 m chứa hơn 44.000 lít nước, tạo ra tải trọng xấp xỉ 45 tấn đặt thẳng lên sàn mái. Con số này lý giải vì sao cấu tạo hồ bơi trên sân thượng đòi hỏi tính toán kỹ lưỡng từ kết cấu chịu lực đến hệ thống chống thấm nhiều lớp. Thủy Mộc sẽ phân tích chi tiết từng cấu phần để bạn nắm vững trước khi bắt đầu dự án.
Kết Cấu Chịu Lực Hồ Bơi Sân Thượng
Đây là yếu tố kỹ thuật quan trọng nhất, vì toàn bộ khối nước trong hồ truyền tải trọng trực tiếp xuống sàn mái nhà. Một hồ bơi sân thượng kích thước 4 x 8 m, độ sâu hồ bơi 1,4 m chứa khoảng 44.800 lít nước, tương đương tải trọng tĩnh ~44,8 tấn — chưa tính trọng lượng bản thân kết cấu hồ và người sử dụng.
Tải Trọng Thiết Kế Theo TCVN 2737:2023
| Thành phần tải trọng | Giá trị | Ghi chú |
|---|---|---|
| Áp lực thủy tĩnh nước | 1.000 kg/m³ | Chiều sâu nước × diện tích đáy |
| Trọng lượng kết cấu hồ BTCT | 350 – 500 kg/m² | Tường, đáy dày 200–250 mm |
| Hoạt tải người sử dụng | 200 – 400 kg/m² | Tùy mật độ và loại hình sử dụng |
| Hệ số vượt tải | 1,2 – 1,3 | Nhân với tải trọng tính toán |
Sàn mái nhà dân dụng thông thường chỉ chịu hoạt tải 150–200 kg/m². Do đó, trước khi thi công hồ bơi sân thượng, bắt buộc phải có kỹ sư kết cấu kiểm tra và gia cường hệ thống dầm sàn hiện hữu.
Phương Án Gia Cường Kết Cấu Phù Hợp
Chúng tôi thường áp dụng ba giải pháp tùy theo khả năng chịu tải thực tế:
- Gia cường dầm thép chữ I hoặc H: Bổ sung dầm thép bên dưới sàn mái, tăng khả năng chịu uốn, phù hợp khi sàn hiện hữu thiếu cốt thép dầm chính.
- Đổ thêm lớp bê tông cốt thép: Tăng chiều dày sàn từ 120 mm lên 200–250 mm, kết hợp lưới thép Ø10-150 x 150 mm.
- Hồ composit hoặc inox khung thép: Giảm tải trọng bản thân hồ xuống còn 80–120 kg/m², phù hợp với sàn mái chịu tải hạn chế.
Bản Vẽ Mặt Cắt Bể Bơi Sân Thượng
Hiểu đúng thứ tự các lớp giúp giám sát thi công chính xác và tránh bỏ sót bước quan trọng.
Lớp 1 – Sàn Bê Tông Cốt Thép Chịu Lực
Chiều dày tối thiểu 200 mm, bê tông mác B25–B30 (cấp độ bền C20/25–C25/30 theo TCVN 5574:2018), cốt thép chủ Ø12–Ø14, bố trí 2 lớp lưới thép hai chiều. Đây là tầng nền quyết định khả năng chịu tải toàn bộ công trình.
Lớp 2 – Vữa Tạo Dốc Thoát Nước
Vữa xi măng cát mác 75–100, tạo độ dốc 1–2% về phía hố ga thu nước đáy hồ. Chiều dày trung bình 30–50 mm. Lớp này đảm bảo nước không đọng ở góc chết khi xả cạn hồ để vệ sinh.
Lớp 3 – Chống Thấm Thứ Nhất (Chống Thấm Âm)
Vật liệu chống thấm gốc xi măng – polymer (Crystalline) hoặc màng polyurethane (PU) dày 1,5–2 mm. Lớp này bảo vệ kết cấu bê tông từ phía bên trong, ngăn nước thẩm thấu ra ngoài.
Lớp 4 – Bê Tông Bảo Vệ Chống Thấm
Bê tông B20, dày 50–70 mm, có lưới thép chống nứt Ø6-200 x 200 mm. Bảo vệ màng chống thấm bên dưới khỏi hư hại cơ học trong quá trình thi công và sử dụng lâu dài.
Lớp 5 – Chống Thấm Thứ Hai (Chống Thấm Dương)
Màng PU hoặc epoxy 2 thành phần, thi công 2–3 lớp, tổng chiều dày khô 1,5–2 mm. Đây là hàng rào chống thấm trực tiếp tiếp xúc với nước hồ.
Lớp 6 – Vữa Lót Ốp Lát
Vữa xi măng cát chuyên dụng chống thấm, mác 100–150, chiều dày 15–25 mm, pha thêm phụ gia chống thấm tỉ lệ 10–15% so với xi măng.
Lớp 7 – Bề Mặt Hoàn Thiện
| Vật liệu | Ưu điểm | Chi phí tham khảo |
|---|---|---|
| Gạch ceramic chống trơn | Giá thành hợp lý, màu sắc đa dạng | 150.000 – 350.000 đ/m² |
| Đá mosaic thủy tinh | Thẩm mỹ cao, phản chiếu ánh sáng tốt | 400.000 – 900.000 đ/m² |
| Sơn epoxy bể bơi | Thi công nhanh, phù hợp hồ composit | 80.000 – 150.000 đ/m² |
| Liner PVC | Chống thấm tuyệt đối, thay thế đơn giản | 200.000 – 450.000 đ/m² |
Biện Pháp Chống Thấm Hồ Bơi Sân Thượng
Chống thấm hồ bơi sân thượng phức tạp hơn hồ thông thường vì nước có thể rò rỉ theo hai chiều: từ trong hồ ra ngoài (thấm dương) và từ bên ngoài vào kết cấu khi mưa (thấm âm). Thủy Mộc thiết kế hệ thống 3 tuyến độc lập:
Tuyến 1 – Chống Thấm Kết Cấu (Trong Bê Tông)
Phụ gia chống thấm Sika WT-200P hoặc tương đương trộn trực tiếp vào bê tông với tỉ lệ 3–4% khối lượng xi măng. Bê tông đạt cấp chống thấm W8 (áp lực 0,8 MPa, tương đương cột nước 8 m) theo TCVN 3106:1993.

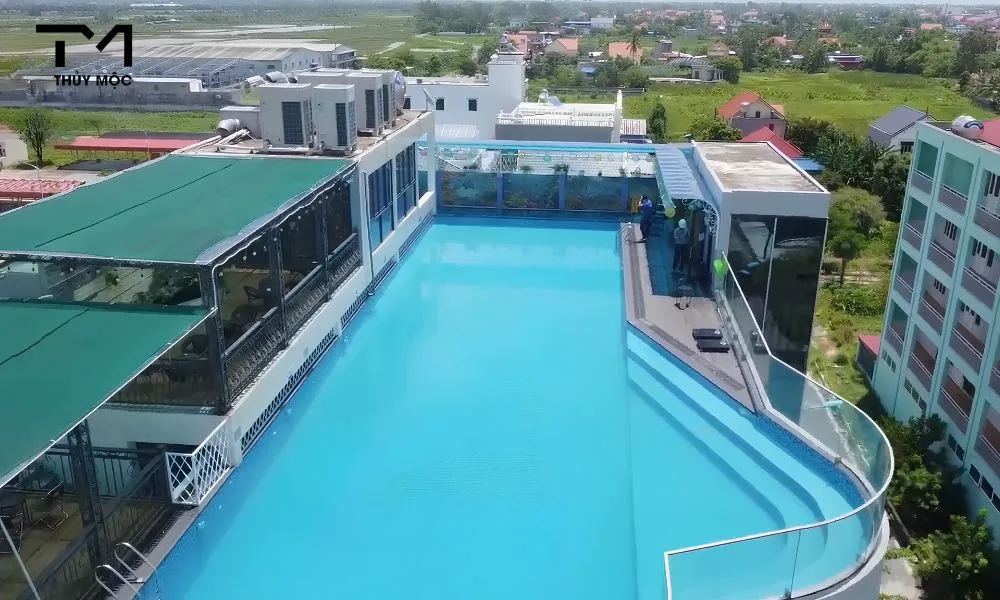

Tuyến 2 – Chống Thấm Bề Mặt Trong Hồ
Quy trình thi công màng PU 2 thành phần:
- Làm sạch bề mặt bê tông, vá các vết nứt bằng keo epoxy
- Quét lớp lót (primer) gốc epoxy, chờ khô 4–6 giờ
- Thi công lớp PU thứ nhất, chiều dày ướt 0,8–1,0 mm
- Chờ khô 12–24 giờ ở nhiệt độ 25–30°C
- Thi công lớp PU thứ hai vuông góc với lớp đầu
- Ngâm nước kiểm tra 48 giờ trước khi ốp lát
Tuyến 3 – Chống Thấm Mái Xung Quanh Hồ
Toàn bộ sàn mái xung quanh thi công màng chống thấm TPO hoặc SBS dày 3–4 mm, kéo lên tường bao tối thiểu 300 mm. Đây là biện pháp ngăn nước mưa thẩm vào cấu kiện bê tông từ bên ngoài.
=> Xem thêm thông tin hữu ích về thiết kế xây dựng bể sục jacuzzi ngoài trời hài hòa cảnh quan, tối ưu không gian nghỉ dưỡng.
Tiêu Chuẩn Thiết Kế Hồ Bơi Trên Sân Thượng Tại Việt Nam
Văn Bản Kỹ Thuật Tham Chiếu
| Tiêu chuẩn | Nội dung áp dụng |
|---|---|
| TCVN 2737:2023 | Tải trọng và tác động lên kết cấu xây dựng |
| TCVN 5574:2018 | Thiết kế kết cấu bê tông và bê tông cốt thép |
| TCVN 9345:2012 | Thi công và nghiệm thu kết cấu bê tông |
| QCVN 04:2021/BYT | Chất lượng nước hồ bơi công cộng |
| Nghị định 15/2021/NĐ-CP | Quản lý hoạt động đầu tư xây dựng |
Thông Số Thiết Kế Tối Thiểu Cho Hồ Bơi Gia Đình
| Thông số | Giá trị khuyến nghị |
|---|---|
| Chiều sâu nước | 1,0 m (hồ nông) – 1,5 m (hồ tiêu chuẩn) |
| Chiều dày thành hồ BTCT | 200 – 250 mm |
| Chiều dày đáy hồ BTCT | 250 – 300 mm |
| Độ dốc đáy về hố ga | 1 – 2% |
| Tải trọng sàn mái tối thiểu | 800 – 1.200 kg/m² |
| Bờ an toàn xung quanh hồ | Tối thiểu 600 mm |
Hệ Thống Tuần Hoàn Lọc Nước Đồng Bộ
Một công trình hồ bơi sân thượng trọn gói đạt chuẩn cần tích hợp:
- Miệng hút đáy (main drain): Tối thiểu 2 miệng hút cho hồ trên 20 m², phòng chống rủi ro hút kẹt theo tiêu chuẩn ANSI/APSP-7.
- Miệng tràn (skimmer): 1 miệng/25 m² bề mặt nước, xử lý váng bề mặt hiệu quả.
- Miệng hồi nước (return inlet): Bố trí đối diện miệng hút để tạo dòng tuần hoàn đều khắp hồ.
- Máy bơm lọc: Công suất đảm bảo tuần hoàn toàn bộ thể tích nước trong 6–8 giờ.
- Cụm lọc cát áp lực: Cát thạch anh kích thước hạt 0,4–0,8 mm, rửa ngược 2 lần/tuần.
Theo Nghị định 15/2021/NĐ-CP và Nghị định 35/2023/NĐ-CP sửa đổi, hồ bơi xây trên sân thượng nhà ở riêng lẻ tại đô thị cần xin phép cải tạo nếu làm thay đổi kết cấu chịu lực. Chủ đầu tư nộp hồ sơ tại Phòng Quản lý đô thị cấp quận/huyện. Chúng tôi hỗ trợ toàn bộ quy trình từ khảo sát kết cấu, lập bản vẽ kỹ thuật đến thi công và bàn giao, đảm bảo công trình đạt tiêu chuẩn kỹ thuật và pháp lý.
