Van bướm bình lọc 5 chiều cho bộ lọc cát thương mại là cụm van điều khiển dòng nước dùng cho hệ thống lọc quy mô lớn, giúp chuyển đổi nhanh giữa các chế độ vận hành chỉ bằng thao tác đóng mở tay gạt. Loại van đa hướng này còn gọi là cụm van điều khiển dòng chảy 5 ngã, phù hợp cho hồ bơi thương mại, khu resort hoặc nhà máy xử lý nước công suất lớn.

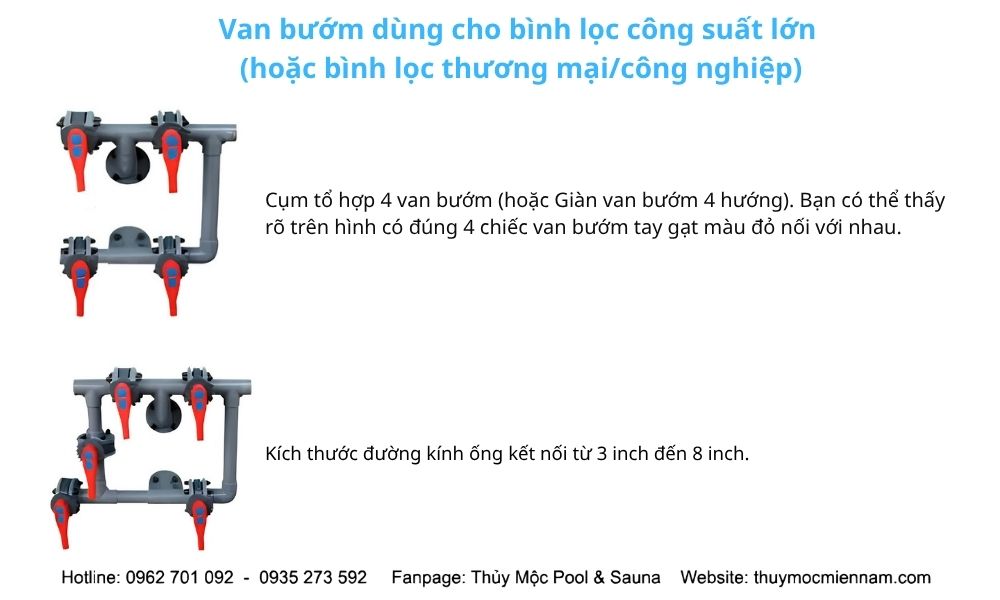

Đặc điểm sản phẩm

Van bướm bình lọc thuộc dòng thiết bị chuyên dùng cho bộ lọc cát thương mại, với các đặc điểm nổi bật sau:

• Kích thước đa dạng: kết nối van từ 3 inch đến 8 inch, đáp ứng nhiều quy mô hệ thống lọc khác nhau, từ hồ bơi vừa đến các công trình lớn.
• Cấu trúc cụm 5 van bướm: khác với van đa chiều 1 thân thường thấy ở bình lọc gia đình, cụm van 5 chiều được ghép từ 5 van bướm riêng lẻ, bố trí thành một khối manifold, cho phép kiểm soát độc lập từng hướng dòng chảy.
• Chế độ điều khiển thủ công: mỗi van được đóng mở bằng tay gạt, giúp người vận hành quan sát trực tiếp trạng thái đóng mở và chủ động điều chỉnh theo nhu cầu thực tế.
• Khả năng mở rộng chức năng: so với cụm van 4 chiều tiêu chuẩn, cụm van 5 chiều bổ sung thêm một hướng vận hành, phù hợp với các hệ thống lọc cần thêm chế độ xử lý như tuần hoàn, xả đáy hoặc bảo trì.

Thông số kỹ thuật

Dưới đây là bảng thông số các model van bướm bình lọc theo kích thước kết nối:

Với 4 model từ WL-FMZ03 đến WL-FMZ08, đường kính kết nối tăng dần từ D75 lên D200, giúp người dùng lựa chọn đúng kích thước theo lưu lượng bơm và công suất bể lọc đang sử dụng. Việc chọn đúng model ngay từ đầu giúp hệ thống vận hành ổn định lâu dài và hạn chế tối đa chi phí thay thế phát sinh.

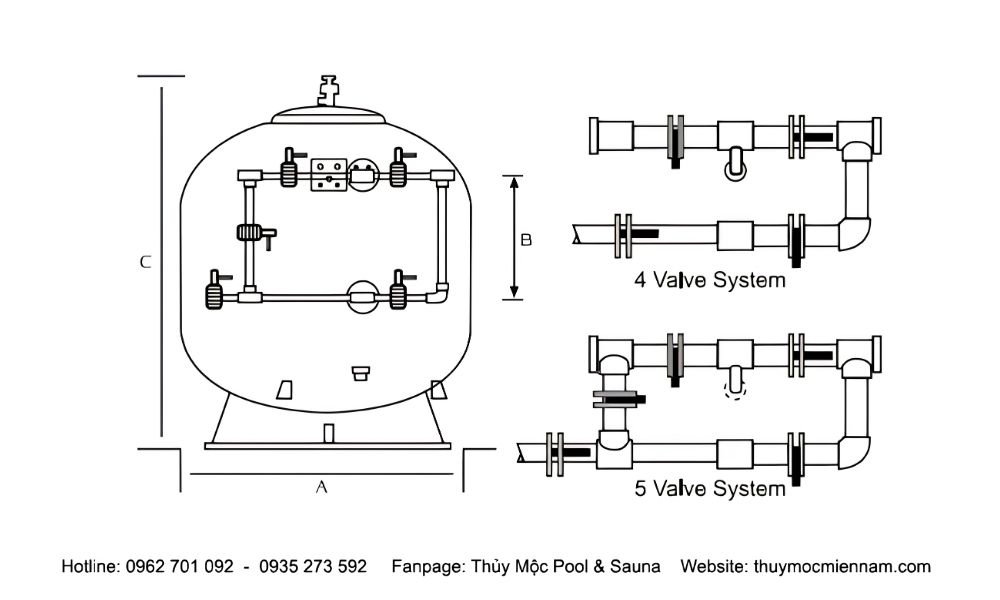

Cấu tạo

Cụm van bướm 5 chiều được lắp ráp từ 5 van bướm đơn, bố trí đối xứng theo khung dạng chữ U bao quanh thân bình lọc cát.

• Mỗi van có tay gạt màu đỏ dễ nhận diện, cho phép thao tác đóng mở nhanh và quan sát trạng thái bằng mắt thường ngay tại vị trí lắp đặt.
• Thân van và khung kết nối được chế tạo từ vật liệu chịu lực, tương thích với đường ống có đường kính tương ứng từng model, dao động trong khoảng D75 đến D200.

Cách bố trí này giúp kỹ thuật viên dễ dàng bảo trì, thay thế từng van riêng lẻ mà không cần tháo rời toàn bộ cụm van khi cần sửa chữa.

Ứng dụng

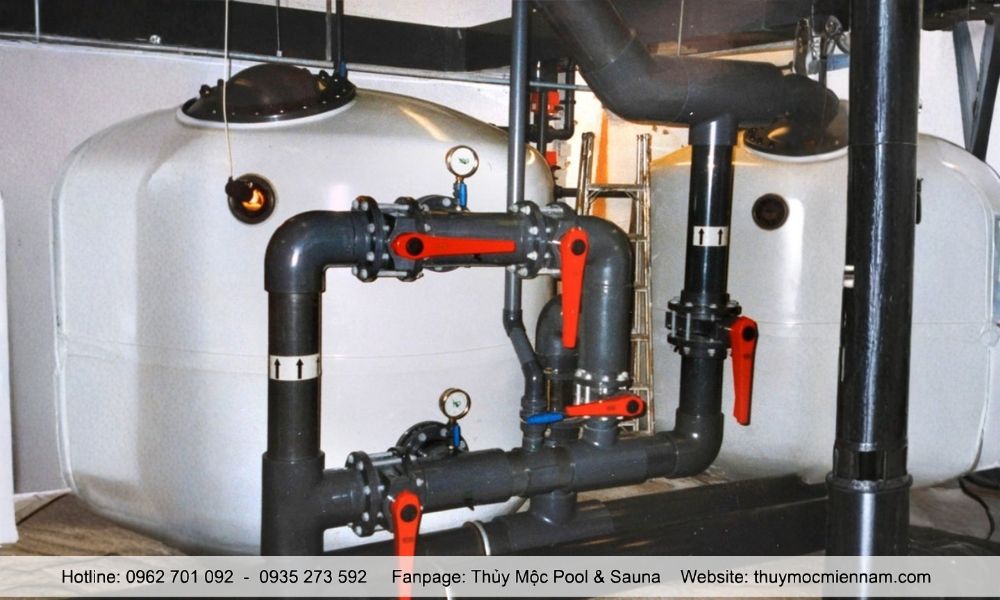

Van bướm 5 chiều thường được lắp đặt tại các hệ thống lọc cát công suất lớn như hồ bơi thi đấu, khu nghỉ dưỡng, sân vận động, trung tâm thể thao hoặc nhà máy xử lý nước sinh hoạt.

Nhờ dải kết nối từ 3 inch đến 8 inch, sản phẩm phù hợp cho nhiều quy mô công trình, từ bể lọc trung bình đến hệ thống lọc tuần hoàn công suất lớn cần nhiều đường ống dẫn nước song song.

So với việc lắp nhiều van bi rời rạc, cụm van bướm 5 chiều giúp rút gọn thời gian thao tác, đồng thời tăng độ chính xác khi chuyển đổi giữa các chế độ vận hành.

Lưu ý khi lựa chọn

• Đối chiếu kích thước kết nối: kiểm tra đường kính ống hiện có, 3, 4, 6 hoặc 8 inch, trước khi chọn model tương ứng để đảm bảo lắp đặt khớp ngay từ lần đầu.
• Xác định số chế độ cần dùng: nếu hệ thống lọc cần thêm một chế độ vận hành so với tiêu chuẩn, cụm van 5 chiều là lựa chọn phù hợp hơn cụm van 4 chiều.
• Bố trí vị trí lắp đặt hợp lý: do vận hành bằng tay gạt thủ công, nên đặt cụm van ở vị trí thuận tiện thao tác, thuận tiện quan sát và dễ tiếp cận khi bảo trì định kỳ.

Lựa chọn đúng model van bướm 5 chiều theo kích thước kết nối và nhu cầu vận hành thực tế giúp hệ thống lọc cát thương mại hoạt động bền bỉ, tiết kiệm thời gian bảo trì và mang lại nguồn nước ổn định cho công trình trong suốt quá trình sử dụng.
